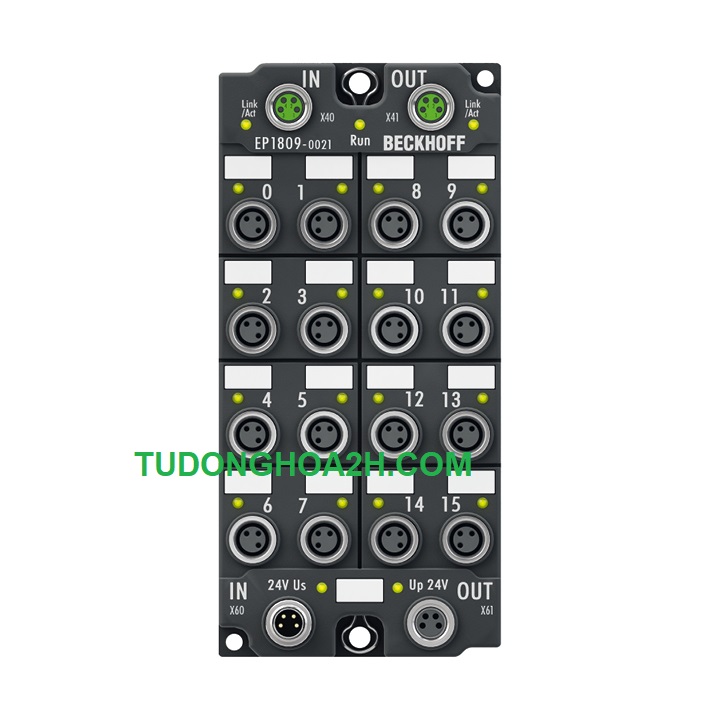

Module DI EP1809-0021
Hộp EtherCAT EP1809-0021 với đầu vào kỹ thuật số thu được tín hiệu điều khiển nhị phân từ cấp độ quy trình và truyền chúng, ở dạng cách ly điện, đến bộ điều khiển. Trạng thái của các tín hiệu được biểu thị bằng điốt phát quang. Các tín hiệu được kết nối thông qua đầu nối loại vít M8.
Các cảm biến được cung cấp từ điện áp cung cấp hộp US. Điện áp tải UP không được sử dụng trong mô-đun đầu vào, nhưng nó có thể được kết nối tùy chọn để chuyển tiếp và được chuyển sang mô-đun tiếp theo.
Việc cung cấp các cảm biến đã kết nối được thực hiện bởi mô-đun trình điều khiển chống đoản mạch bên trong với tổng dòng điện là 0,5 A cho tất cả các cảm biến.
Do bộ lọc đầu vào là 3,0 ms, EP1809-0021 tốt nhất là phù hợp với các đầu vào điện tử và cơ học, do đó có thêm hiện tượng nhiễu tín hiệu.
| Technical data | EP1809-0021 |
|---|---|
| Protocol | EtherCAT |
| Bus interface | 2 x M8 socket, shielded, screw type |
| Specification | EN 61131-2, type 1/3 |
| Number of inputs | 16 |
| Input connections | M8, screw type |
| Nominal input voltage | 24 V DC (-15 %/+20 %) |
| Input filter | 3.0 ms |
| “0” signal voltage | -3…+5 V (EN 61131-2, type 3) |
| “1” signal voltage | 11…30 V (EN 61131-2, type 3) |
| Input current | typ. 3 mA (EN 61131-2, type 3) |
| Distributed clocks | – |
| Sensor supply | from control voltage, max. 0.5 A, short-circuit proof in total |
| Power supply connection | feed: 1 x M8 male socket, 4-pin; downstream connection: 1 x M8 female socket, 4-pin |
| Current consumption from US | typ. 130 mA |
| Electrical isolation | 500 V |
| Weight | approx. 250 g |
| Operating/storage temperature | -25…+60 °C/-40…+85 °C |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Protect. rating/installation pos. | IP65/66/67 (conforms to EN 60529)/variable |
| Approvals/markings | CE, UL |
