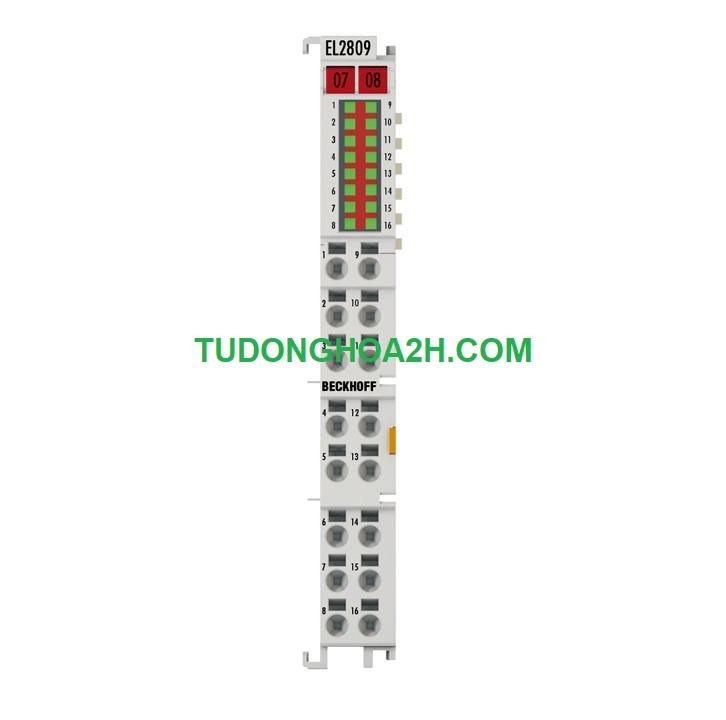

Module DO EL2809 Beckhoff
EL2809 | Đầu cuối EtherCAT, đầu ra kỹ thuật số 16 kênh, 24 V DC, 0,5 A
Thiết bị đầu cuối đầu ra kỹ thuật số EL2809 kết nối các tín hiệu điều khiển 24 V DC nhị phân từ thiết bị tự động hóa với bộ truyền động ở cấp quy trình với cách ly điện. Thiết bị đầu cuối EtherCAT có 16 kênh, có trạng thái tín hiệu được biểu thị bằng đèn LED. Các tiếp điểm nguồn được kết nối thông qua. Công nghệ kết nối đặc biệt phù hợp với đầu vào một đầu. Tất cả các thành phần phải sử dụng cùng một điểm tham chiếu như EL2809. Trong EL2809, các đầu ra được cung cấp qua tiếp điểm nguồn 24 V DC.
Các tính năng đặc biệt:
Có thể kết nối các loại tải khác nhau (ohmic, điện cảm, tải đèn)
tối đa. dòng điện đầu ra 0,5 A mỗi kênh
Đầu ra chống quá tải và ngắn mạch và bảo vệ phân cực ngược
Kết nối không cần dụng cụ bằng công nghệ plug-in trực tiếp cho dây dẫn rắn
Sử dụng tiết kiệm không gian trong tủ điều khiển
Kết nối trực tiếp các bộ truyền động đa kênh trong công nghệ kết nối 1 dây trong không gian nhỏ nhất
Tăng mật độ đóng gói với 16 điểm kết nối trong vỏ của khối đầu cuối 12 mm
| Technical data | EL2809 |
|---|---|
| Connection technology | 1-wire |
| Number of outputs | 16 |
| Nominal voltage | 24 V DC (-15 %/+20 %) |
| Load type | ohmic, inductive, lamp load |
| Distributed clocks | – |
| Max. output current | 0.5 A (short-circuit proof) per channel |
| Short-circuit current | typ. < 2 A |
| Reverse voltage protection | yes |
| Breaking energy | < 150 mJ/channel |
| Switching times | typ. TON: 60 µs, typ. TOFF: 300 µs |
| Current consumption E-bus | typ. 140 mA |
| Electrical isolation | 500 V (E-bus/field potential) |
| Current consumption power contacts | typ. 35 mA + load |
| Bit width in the process image | 16 outputs |
| Configuration | no address or configuration setting |
| Weight | approx. 70 g |
| Operating/storage temperature | -25…+60 °C/-40…+85 °C |
| Relative humidity | 95 %, no condensation |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Protect. rating/installation pos. | IP20/variable |
| Approvals/markings | CE, UL, ATEX, DNV GL, IECEx, cFMus |
| Ex marking | ATEX: II 3 G Ex nA IIC T4 Gc IECEx: Ex nA IIC T4 Gc Ex tc IIIC T135 °C Dc cFMus: Class I, Division 2, Groups A, B, C, D Class I, Zone 2, AEx ec IIC T4 Gc |
