Module I/O EL1859 Beckhoff
Đầu cuối EtherCAT, đầu vào kỹ thuật số 8 kênh + đầu ra kỹ thuật số 8 kênh, 24 V DC, 3 ms, 0,5 A

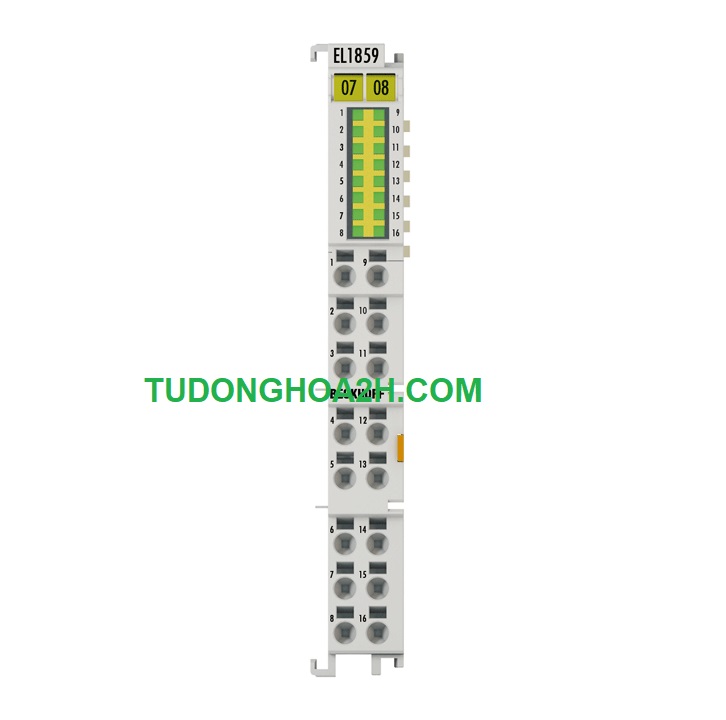

EL1859 EtherCAT Terminal kỹ thuật số kết hợp tám đầu vào kỹ thuật số và tám đầu ra kỹ thuật số trên một thiết bị. Trạng thái tín hiệu của các kênh được biểu thị bằng đèn LED. Điểm nối đất tham chiếu cho tất cả các đầu vào là tiếp điểm nguồn 0 V DC; các đầu ra được cấp qua tiếp điểm nguồn 24 V.
Các tính năng đặc biệt:
thiết kế nhỏ gọn thông qua sự kết hợp của đầu vào và đầu ra trong một thiết bị đầu cuối
không bị nảy do công tắc cơ học nhờ bộ lọc đầu vào 3 ms
đầu ra chống đoản mạch được bảo vệ chống phân cực ngược với dòng điện đầu ra lên tới 0,5 A
kết nối không cần dụng cụ bằng kỹ thuật cắm trực tiếp cho dây dẫn rắn
| Technical data | EL1859 |
|---|---|
| Connection technology | 1-wire |
| Specification | EN 61131-2, type 1/3 |
| Number of channels | 8 inputs + 8 outputs |
| Nominal voltage | 24 V DC (-15 %/+20 %) |
| “0” signal voltage | -3…+5 V (EN 61131-2, type 1/3) |
| “1” signal voltage | 11…30 V (EN 61131-2, type 3) |
| Input current | typ. 3 mA (EN 61131-2, type 3) |
| Input filter | typ. 3.0 ms |
| Distributed clocks | – |
| Load type | ohmic, inductive, lamp load |
| Max. output current | 0.5 A per channel |
| Reverse voltage protection | yes |
| Breaking energy | < 150 mJ/channel |
| Switching times | typ. TON: 60 µs, typ. TOFF: 300 µs |
| Current consumption power contacts | typ. 15 mA + load |
| Current consumption E-bus | typ. 130 mA |
| Electrical isolation | 500 V (E-bus/field potential) |
| Configuration | no address or configuration setting |
| Special features | combi EtherCAT Terminal, 8 x output 24 V DC, Imax = 0.5 A, load type: ohmic, inductive, lamp load, reverse voltage protection |
| Weight | approx. 65 g |
| Operating/storage temperature | 0…+55 °C/-25…+85 °C |
| Relative humidity | 95 %, no condensation |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Protect. rating/installation pos. | IP20/variable (see documentation) |
| Approvals/markings | CE, UL, ATEX |
| Ex marking | II 3 G Ex nA IIC T4 Gc |
