Cách phân loại Chổi than và ứng dụng của chổi than

Chổi than là gì? Cấu tạo chổi than

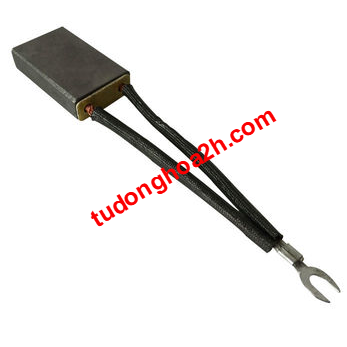

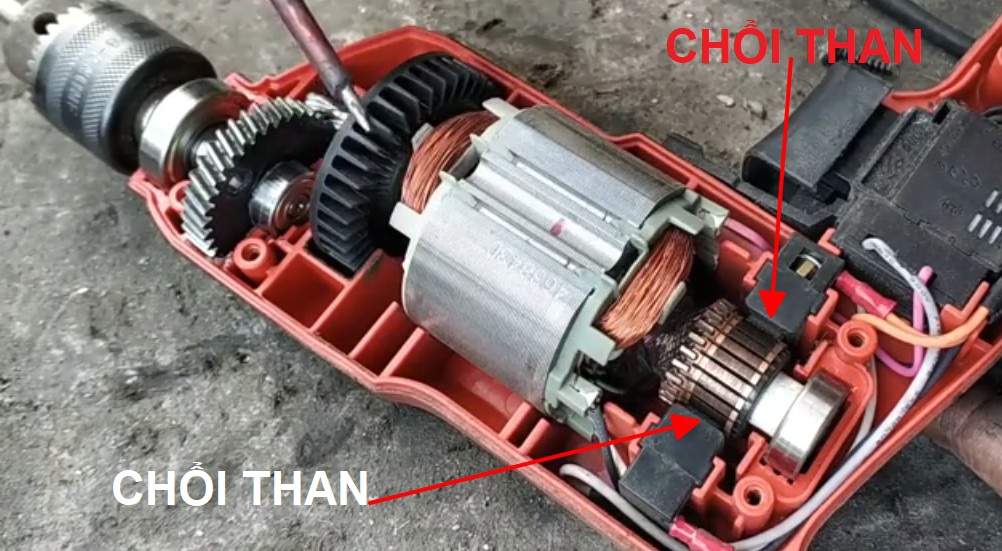

Chổi than là vật liệu dẫn điện, được làm từ carbon, có tác dụng tiếp điện và duy trì kết nối điện giữa bộ phận tĩnh với các phần chuyển động như cổ góp, vành trượt tiếp của động cơ. Tùy từng tải và dòng thực tế mà chổi than có thể được thêm vào một số thành phần khác như đồng, niken,…

Tham khảo: CHỔI THAN LÀ GÌ? CÁC LOẠI CHỔI THAN THÔNG DỤNG VÀ CHẤT LƯỢNG TỐT

Phân loại chổi than

Các loại vật liệu chổi than được chia thành năm nhóm :

• Lớp Than chì carbon – Carbon Graphite

         (+ A - Carbographitic/ Than chì Carbon)

• Lớp Than chì điện – Electro Graphite

          (+ EG - Electrographitic/Than chì điện;

            + Impregnated electrographitic/ Than chì điện - Ngâm tẩm)

• Lớp Than chì liên kết nhựa – Resin-Bonded Graphite

          (+ BG - Resin-graphite/ Than chì liên kết nhựa)

• Lớp Than chì kim loại – Metallic Graphite

  (+ CG - MC - Metal-graphite COPPER AGGLOMERATED
  Than chì-Kim loại ĐỒNG KẾT TỤ

           + CA - Metal-graphite SILVER AGGLOMERATED

           Than chì-Kim loại BẠC KẾT TỤ

           + Metal-graphite METAL IMPREGNATED

           Than chì-Kim loại KIM KHÍ TẨM )

• Lớp Than chì tự nhiên – Natural Graphite

        ( + LFC - Soft graphite brushes/ Than chì mềm - Than chì tự nhiên )

Các nhóm chổi than	Ký hiệu thông dụng	Ứng dụng
EG - Electrographitic Than chì điện	EG34D EG389P L1 EG362 EG40P EG313 EG367 EG387 EG300H 2192 CB377 EG319P EG365	Động cơ – DC motor Máy móc cổ góp AC ba pha Động cơ AC Truyền động Máy chạy không tải Vòng trượt- Slipring Bộ đối tần trong hàn
Impregnated electrographitic Than chì điện - Ngâm tẩm	EG7099 EG9599 EG9117 EG8019 CB86 2189 510 535 EG8067 AC137 168 EG8220 EG7097 EG341 EG7655 EG6754
A - Carbographitic Than chì Carbon	A121 A176 A252 M44A	Các máy model cũ với tốc độ làm việc thấp Máy hiện đại làm việc với nam châm vĩnh cửu. Động cơ vừa và nhỏ (khoảng 30 kW) Động cơ rất nhỏ Máy phát điện ô tô
LFC - Soft graphite brushes Than chì mềm - Than chì tự nhiên	LFC501 LFC554	Turbo máy phát điện and turbo động cơ Nhiệt điện , Thủy điện
BG - Resin-graphite Than chì liên kết nhựa	BG412 BG469 BG348	Máy phát điện cỡ vừa và nhỏ lên đến 30 kW Động cơ cổ góp xoay chiều loại Schrage hoặc Schorch Điều khiển động cơ Động cơ đẩy Bộ chuyển đổi tần số Động cơ tốc độ trung bình
CG - MC - Metal-graphite COPPER AGGLOMERATED Than chì-Kim loại ĐỒNG KẾT TỤ	C6958 C7788 CG651 CG626 MC79P CG657 CG757 CG857 CG957 MC877	Nối đất-Grounding; nối chống sét- than chứa bạc Ag Máy điện áp thấp hoặc rất thập Than đề Khởi động trong motor xe máy , ô tô . Vành trượt-Slipring Động cơ không đồng bộ tải nặng Dây dẫn Tay lấy điện cần trục , cẩu trục
CA - Metal-graphite SILVER AGGLOMERATED Than chì-Kim loại BẠC KẾT TỤ	CA38 CA26 CA28 CA10
Metal-graphite METAL IMPREGNATED Than chì-Kim loại KIM KHÍ TẨM	M609 M673 M9426 M621 M9020 M8295 MA7696
